破碎機在進行破碎作業的時候，破碎齒各部應力分布均勻，可以提高齒的使用壽命及材料的使用效率，節省材料;其次，可減輕破碎機重量，減小無用功，降低功耗。其受力假設集中于齒頂，方向為垂直面，刀齒的受力狀態如下圖所示。

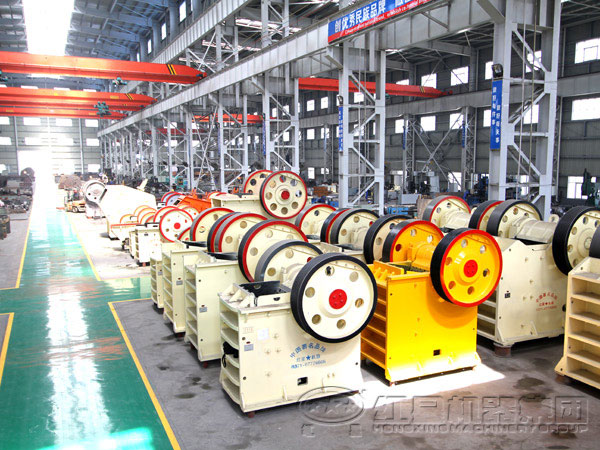

破碎機生產車間

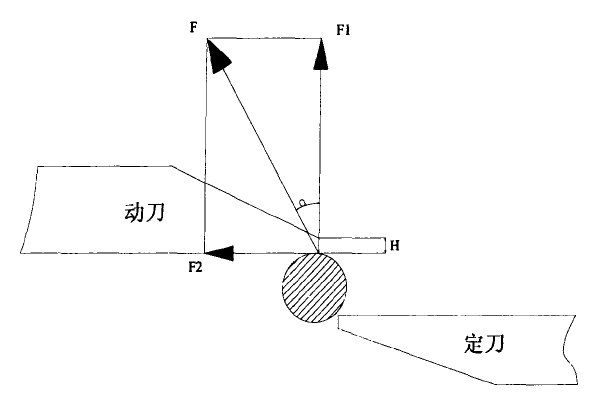

破碎機動力刀齒結構受力圖

破碎機動刀片刀齒主要受到動力剪切力F1產生的剪切應力τ和擠壓力F2產生的擠壓應力σ。以刀齒的長度L作為破碎垃圾的處理直徑，可以計算出刀齒受到的最大剪切應力τmax和刀齒受到的最大擠壓應力σmax，從而對刀齒材料的強度進行校驗。

F1max=p×s1=p×L×h

τmax=F1max/s2=pLh/Hh=PL/H

F2max=Ftmax×tanα

σmax=F2max/S2=Pltanα/H

式中P--城市生活垃圾的破碎強度，Mpa。

S1---刀齒截面積，m2。

S2--垃圾刃口截面積，m2。

L--刀齒長度，m。

h-刀齒厚度，m。

H-刀齒刃口寬度，m

α--垃圾破碎受力角度，這里取α=10

根據城市生活垃圾的組成，當破碎機的破碎輕度達到80Mpa時，基本能滿足城市生活垃圾破碎的要求。
